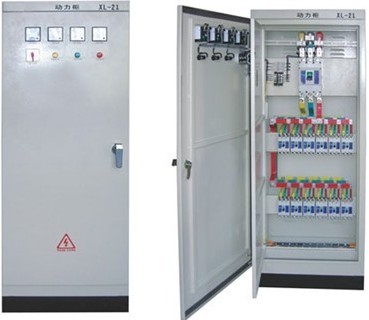

高壓配電柜的組裝過程涉及多個步驟，包括外殼制作、主體結構組裝、配件安裝、電纜橋架固定、排氣風扇和照明設備配置等。
1.外殼制作：配電柜的外殼通常采用金屬板材加工而成，起到保護內部電器元器件的作用。外殼上會設置門鎖、插銷等裝置，以確保維修人員的操作。
2.主體結構組裝：配電柜的主體結構包括框架和安裝板，框架是配電柜的骨架，安裝板用于固定各種元器件和配件。
3.配件安裝：配電柜的配件包括斷路器、接觸器、繼電器、儀表等元器件。這些元器件分別負責切斷電路、控制電器設備的啟動和停止、實現電氣信號的放大和轉換，以及監測和顯示電器設備的運行狀態。
4.電纜橋架固定：電纜橋架用于固定電纜和線束，通常位于配電柜的頂部或底部，并與各種電器設備相連，以便整齊地布置電纜和線束，避免交叉干擾和混亂布線。
5.排氣風扇配置：為了保持配電柜內部的溫度和濕度適宜，避免過熱導致設備故障，通常會在柜門上安裝排氣風扇。
6.照明設備配置：為了方便維修和操作人員進行檢修和調試，配電柜內通常會安裝LED燈管等照明設備，以提供足夠的亮度。
配電柜安裝要注意：
在安裝過程中，還需要考慮配電柜的安裝方式，如明裝和暗裝。明裝配電箱應采用開腳螺栓或脹管螺栓固定，而暗裝配電箱則需在砌墻時預留孔洞，并將箱體與墻之間填以混凝土以固定住箱體。此外，配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm。暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面。
